YHQ-X(C)全方位钻孔测斜仪

全方位钻孔测斜仪产品介绍：

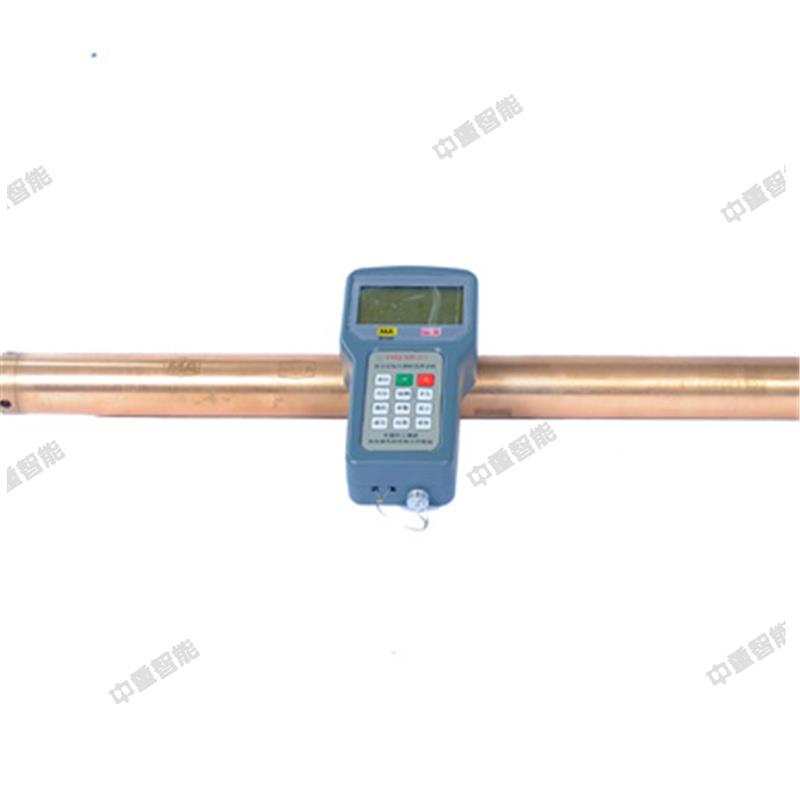

YHQ-X(C)全方位钻孔测斜仪(以下简称“测斜仪”)主要由“YHQ-XT(C)全方位钻孔测斜仪同步机”(以下简称“同步机”)与“YHQ-XG(C)全方位钻孔测斜仪探管”(以下简称“探管”)组成，专用于煤矿井下水平钻孔或定向钻孔的测斜。该仪器采用无缆技术为井下钻孔定位，适用于煤矿井下高瓦斯、高粉尘、高湿度环境，能够进行地质勘探孔、瓦斯抽放孔、探放水孔等钻孔的三维轨迹测量。该仪器对同步机和测量探管进行了全面升级，同步机小巧美观、携带和操作方便；测量探管短小、轻便、精度高；绘图软件成图直观，能绘出精确的三视图和立体图。

全方位钻孔测斜仪产品参数：

测量范围及精度

参数名称                        测量范围                        绝对误差

倾角                    -90°～90°               ±0.1°

方位角                    0°～360°               ±1.0°

•使用场所            可用于煤矿井下含有甲烷、煤尘爆炸危险场所

•使用方式            便携式

•防爆型式            矿用本质安全型

•防爆标志           “Exib I Mb”

•使用环境条件        严格按煤矿安全有关规定使用，测斜仪在下列条件中应能正常工作

                      a. 环境温度：0°～40°；

                      b. 平均相对湿度：不大于95%（25℃时）；

                      c. 大气压：80kPa～110kPa；

                      d. 允许在甲烷和煤尘，但无破坏绝缘的腐蚀性气体的场合中使用

•测点间隔时间        60s

•工作时间            ≥16h

•探管耐压            12MPa

•防爆类型            煤矿用本质安全型设备，防爆标志为“ExibI”

•外形尺寸            探管：Ф45×800（mm）      同步机：190×95×44（mm）

•重量                探管：5kg                   同步机：0.5kg
