DSKQ型无扰动快速切换成套装置

产品介绍：

1.DSKQ型无扰动快速切换成套装置(简称“快切装置”)，装置适用于化工、煤炭、冶金等对

供电电源可靠性婴求较高场合的电源快速切换。
2. 性能特点
快切装置的优点主要体现在如下几个方面：
◆ 安全性：在切换过程中，装置实时跟踪开关两侧电源的电压、频率和相位，并提 供了多

种可靠的起动方式和切换实现方式，能够保证快速安全的投入备用电源， 同时不会对电动

机造成大的冲击。
◆ 灵活性：传统实现方式往往专门为现场某种接线方式或者运行方式设计，一旦运 行方式

改变，或者需要应用到新的接线方式，改动非常繁琐。本装置结合了多种合理的现场运行方

式，仅需更改部分定值即可满足多种现场工程实施需求。
◆ 快速性、准确性：装置硬件采用最新型 DSP+MPU+CPLD 硬件平台，高精度AD采样芯

片，保证了数据的实时性以及切换的快速性。
◆ 可靠性: 在硬件和软件上均设计了专门的抗干扰措施，以及完善的自检、闭锁逻 辑，并通

过了第三方最高等级的 EMC 检测，其抗干扰性能有充分的保证。

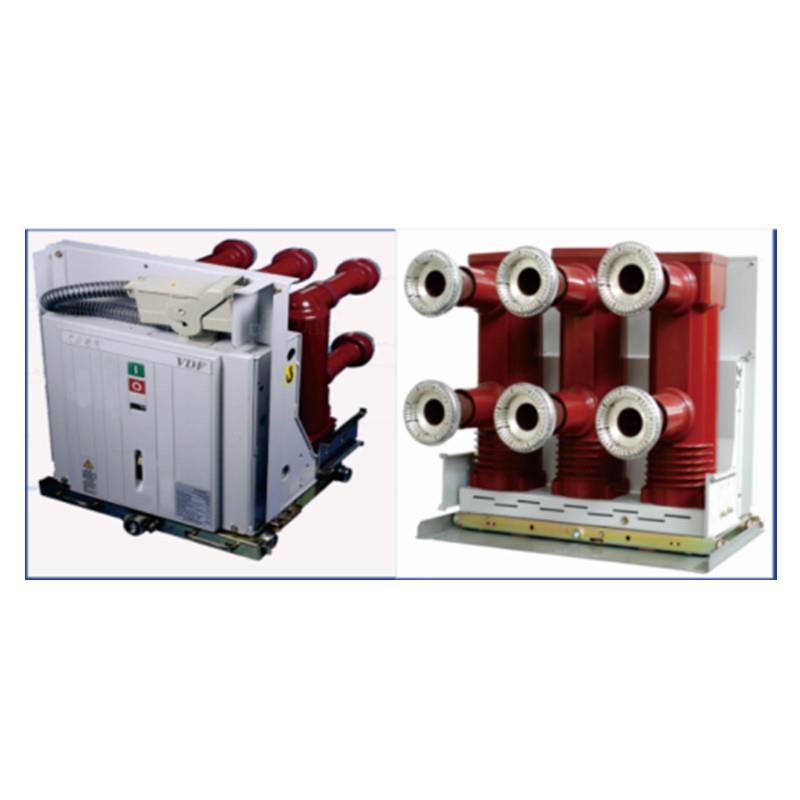

◆ 装置核心部件-快速真空断路器为我公司专利产品，其合分闸时间极短，速度极快。保证电

源切换的时间更快。
装置克服了以往备自投装置的缺点，大大提高了工业企业控制自动化的水平。模块化的设计、

丰富的切换逻辑、灵活的设置以及高速的运算能力，使这款装置无论在功能还是性能上都处

于国内领先水平。
2. 技术特征
2.1. 装置特点
2.1.1. 切换功能齐全
◆ 装置兼有手动起动、保护起动、失压起动、误跳起动、等多种起动方式
◆ 兼有并联、串联和同时切换方式 l
◆ 兼有快速切换、同期捕捉切换、残压切换、长延时切换等实现方式
◆ 完备的切换闭锁功能
2.1.2. 可靠的软硬件设计
◆ 装置采用全封闭背插式结构，抗干扰设计，使装置的抗电磁干扰能力大大提高。
◆ 出口设有闭锁继电器，保证装置可靠出口。 l
◆ 逻辑单元软件与管理单元软件独立运行，通信、显示等不会影响切换逻辑正常运行。
