壁挂交流充电桩

壁挂交流充电桩

本公司生产的壁挂交流充电桩用于对电动汽车进行快速充电。该产品安装在室内或户外，防水，防尘设计，防护等级IP54。本产品具有安装调试方便、运行维护简单等特点，是电动汽车快速充电的理想选择。

操作说明

1充电状态指示灯 电源灯（黄色)：正常待机，提供充电服务。 充电灯（绿色）：正在充电，严禁拔电缆插头。 故障灯（红色）：设备异常，暂停充电服务，同时播放报警声。

2急停按钮操作说明 充电桩使用过程中，如发生紧急情况，应迅速按下急停按钮，来切断输出，保证充电安全。故障排除后，应将急停按钮顺时针旋转复位。（正常情况下勿动！）

3充电操作说明 充电桩接入电网，送电开机，使用 IC 刷卡或者手机扫码启动充电，充满自停，也可以手动刷卡结束充电或者手机端结束充电。遇紧急情况可按动急停开关立即切断电源。

 安装与调试

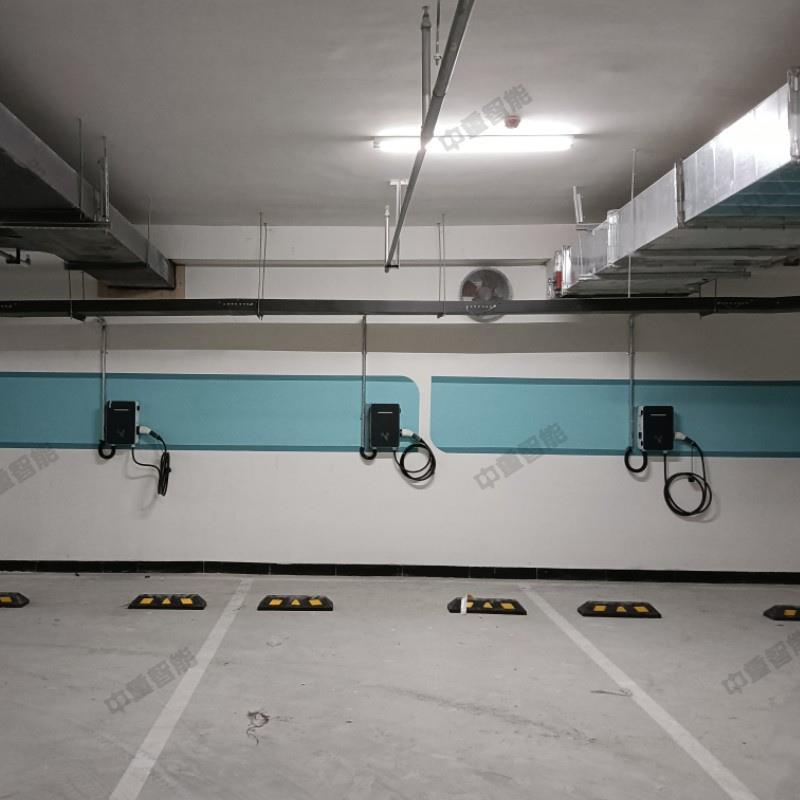

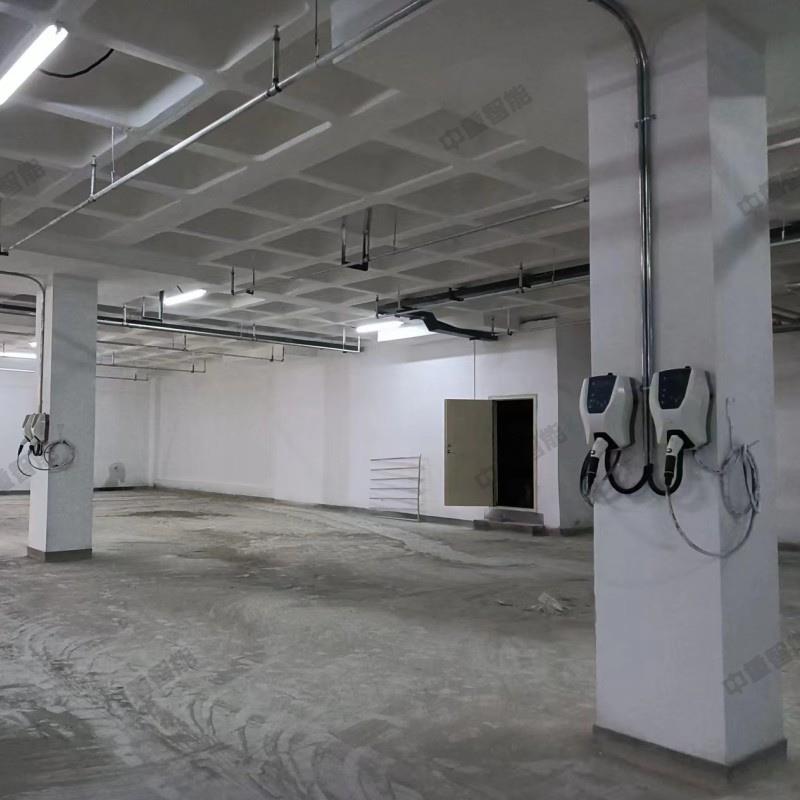

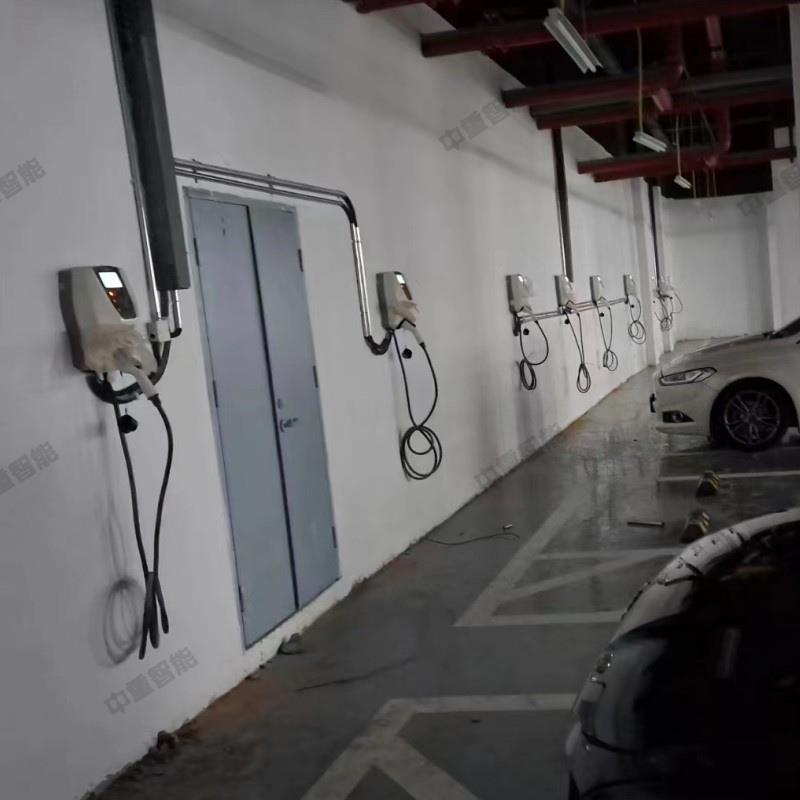

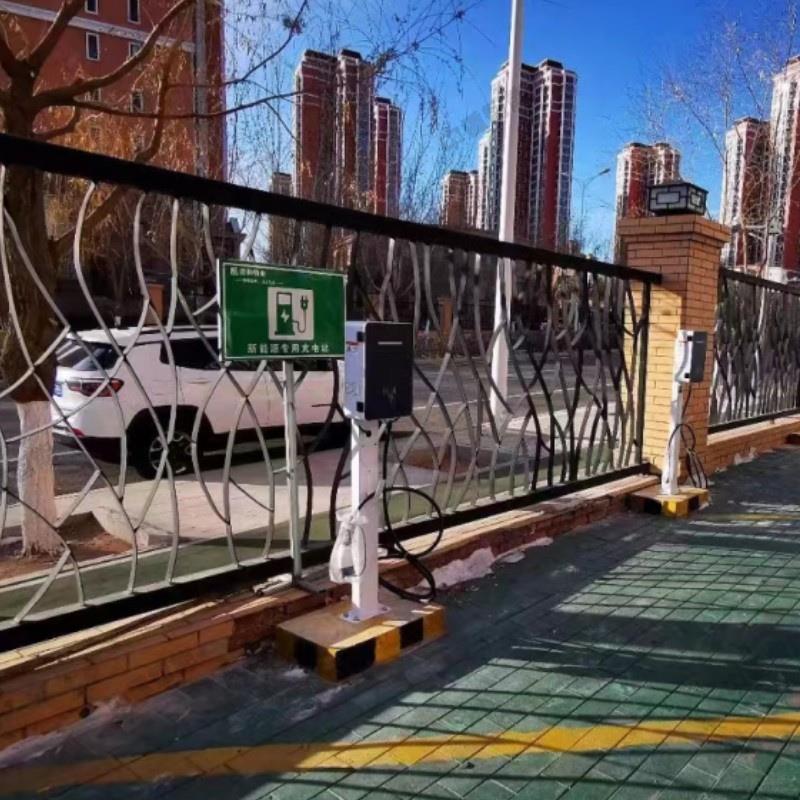

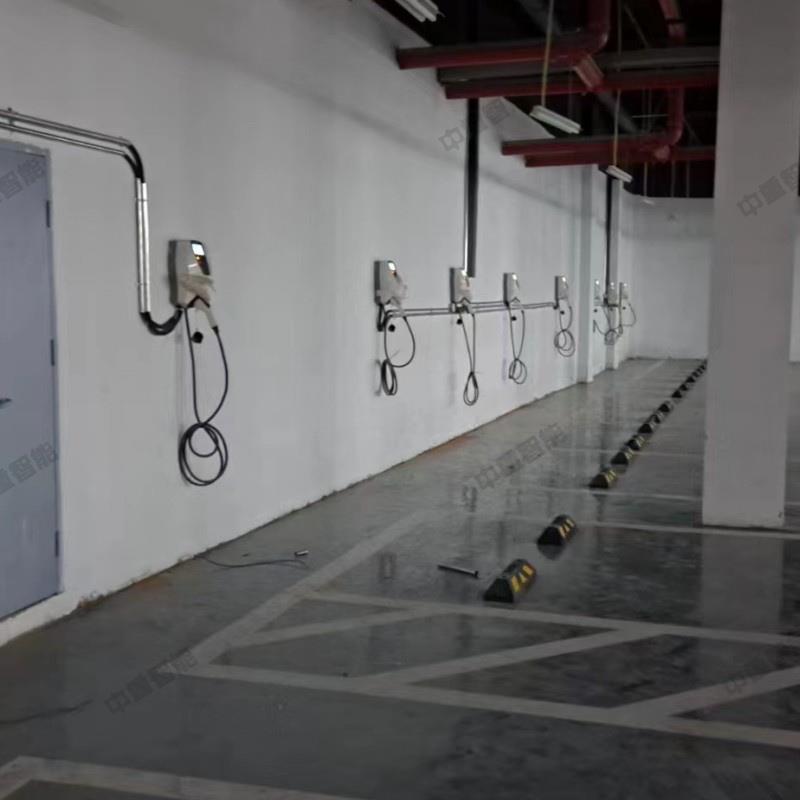

1）YX-ACB系列交流充电桩壁挂安装在墙面，也可安装在立柱上

2）将电源电缆接在进线主开关上；（7KW设备采用6平方3芯铜芯电缆）、（14KW设备采用10平方3芯铜芯电缆、三相11KW选用5*2.5平方铜芯电缆、三相21KW选用5*6平方铜芯电缆），配地线。需找有资质专业人员进行安装。

3）将柜体及接地铜排可靠接地，以避免发生触电事故。

调试

1）接入交流进线电源，设备进入待机状态；

2）将充电接头与电动车充电接口可靠连接；

3）离线充电桩刷卡测试设备是否正常启动（联网设备扫码测试）。

4）联网充电桩刷卡测试设备是否正常停止（联网设备扫码测试）
