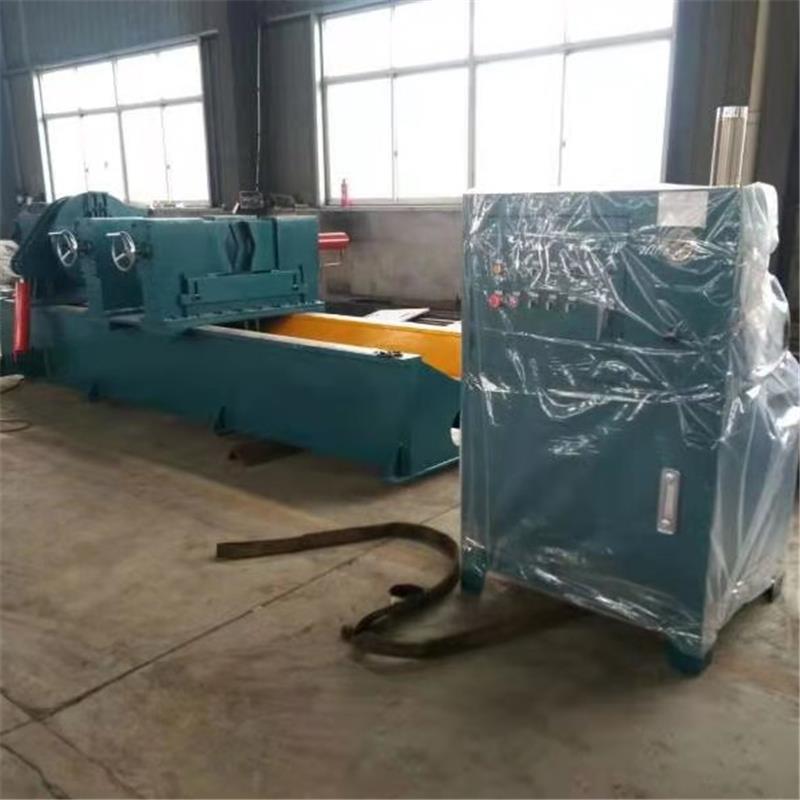

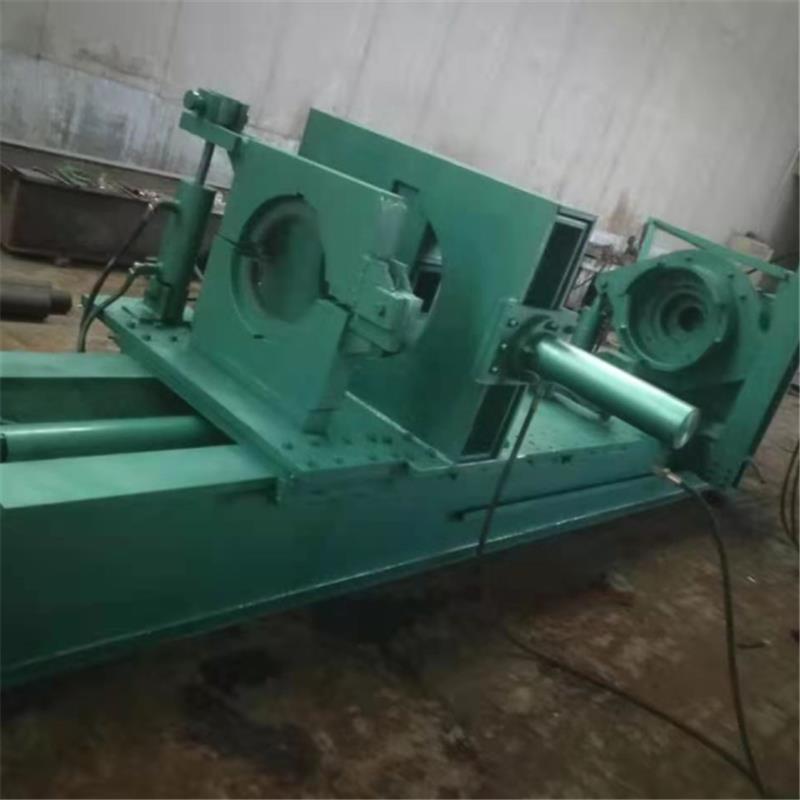

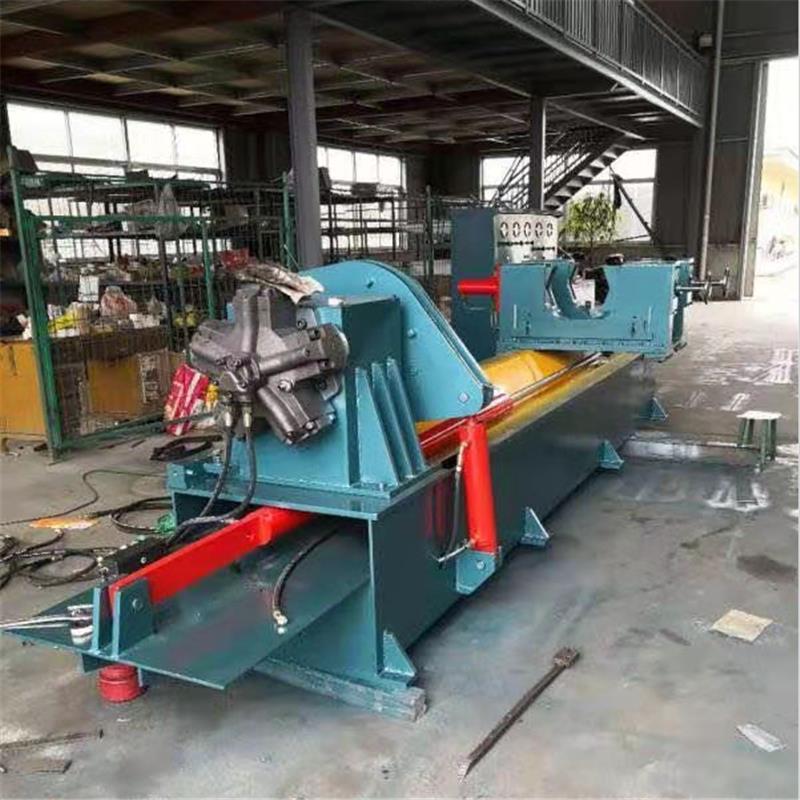

立柱拆柱机

一、概述

该机是针对煤矿液压支柱，综采液压支架用单伸缩、双伸缩立柱、液压缸进行拆卸、装配而设计研制的一种专用液压维修设备。它广泛的应用于端盖为罗纹联接的各种综采液压支架缸。该设备采用整体刚性床身、液压机构夹紧、快、慢双速滑台、棘轮摆杆配合大扭矩低速液压马达联动结构，主要有拆卸扭矩大、可灵活调节拆卸力、操作方便灵活、电液辅助控制的特点。大大提高了工人的劳动强度，显著的提高了工作效率。解决了支架液压缸导向套因螺纹锈死而人工无法拆卸的难题。同时很好的避免了传统减速机传动的拆卸机因过载而损坏设备、损坏工件、造成的现象。因为扭矩的连续可调，使拆卸装配可以按计划的实行正反向旋转，实时控制转速及扭矩使系统设备更加可靠、方便。除卡键需要人工拆除外，其余各工序均可通过该设备拆装。另外该机还可以适用于卡键式立柱和螺纹式立柱的卧式装配。

二、主要技术参数

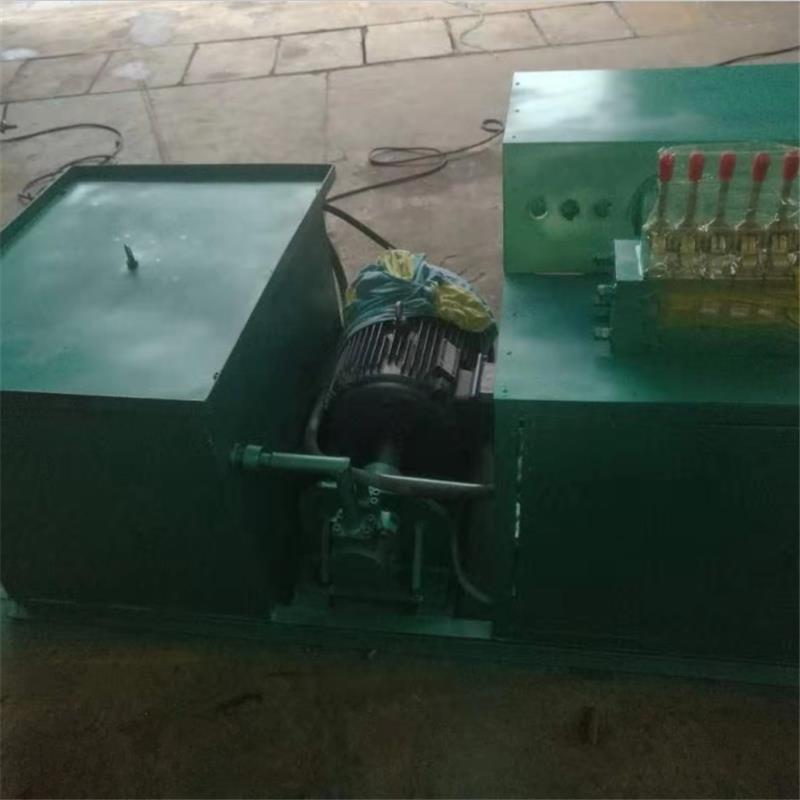

动力站电机功率：22/KW       液压流量：40L/Min

系统压力： 15/Mpa         使用电压：380-660/V

夹紧，推力：180/KN          夹紧，拉力：130/KN

拆卸内径范围：100-460mm     拆卸液压支柱长度：4500mm

扭矩范围：200-60000/N.m     马达扭矩：17200N.m

滑台行程：2500/mm        外形尺寸：4800*3000*1420mm
