风动单柱升柱器

注液泵忌停不忌用：本注液泵在停用2天以上时，应在液箱内注入浓度高于5℅的乳化液，注入量应不少于图示位置，以避免存放时间过长，引起进液单向阀内部钢件与橡胶件粘在一块，无法正常工作。（若出现该故障，可将进液单向阀拆开，清洗后重装即可使用。）

一、概述

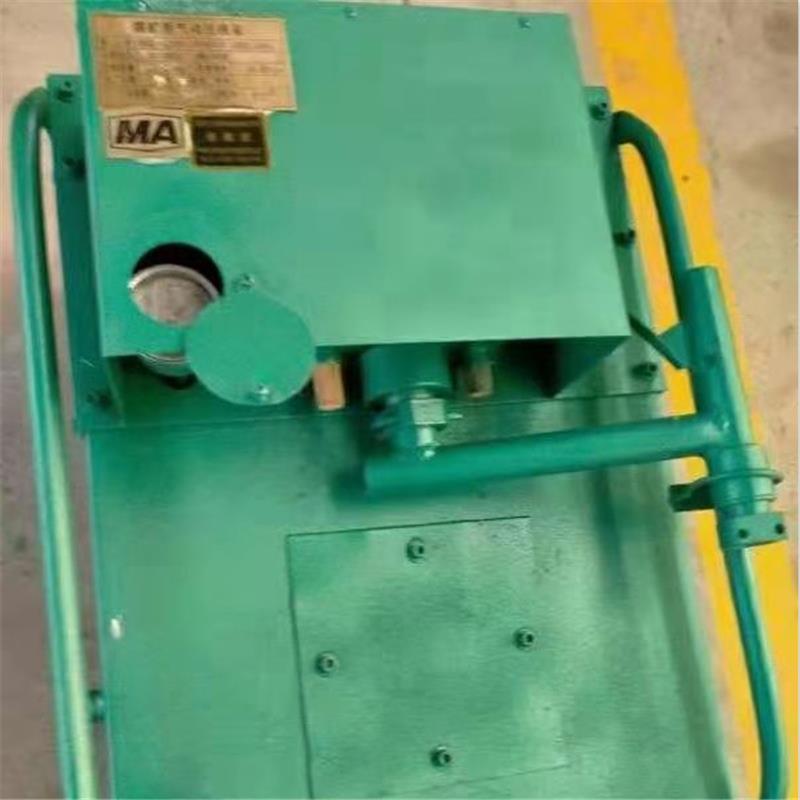

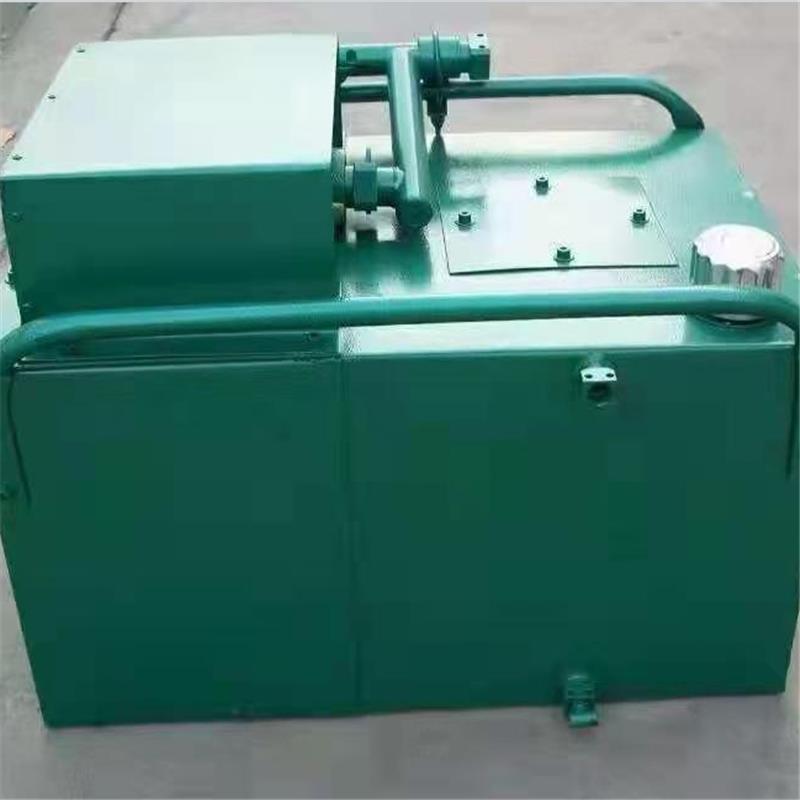

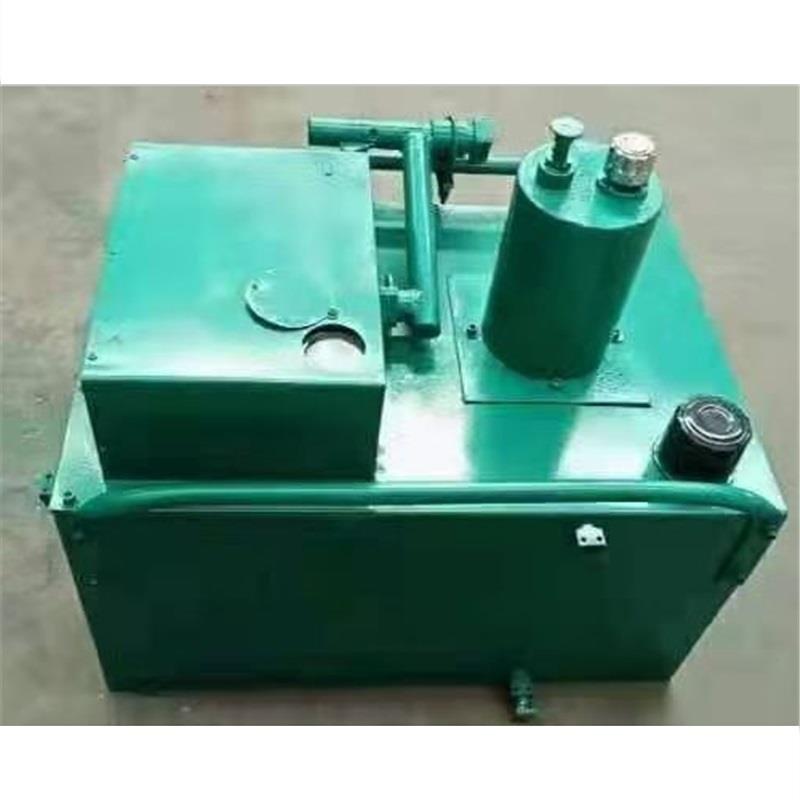

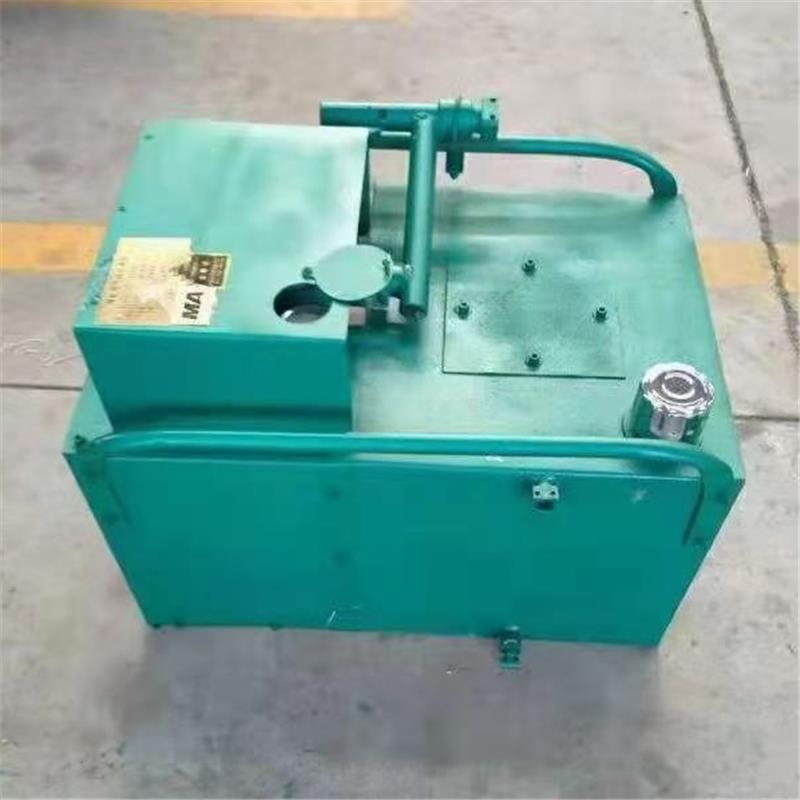

本企业研制生产的FS—31.5/60型矿用气动注液泵，是一种利用煤矿井下压风快速提供高压乳化液的专用高效设备。主要适用于煤矿井下掘进迎头处、中小型采煤面的快速升柱支护；同时可为巷修快速升柱、煤层注水提供动力。

产品具有以下特点：

1、质量轻: 约30Kg，一人可轻松移动。

2、输出压力高：最大液体输出压力可超过25MPa。

3、流量大:升起一棵高度3m的单体支柱不到30秒。

4、体积小：约 500mm×400mm×400mm

5、适用范围广：工作介质可为乳化液、水，并且可靠性高，维护简便并且寿命较长。

6、应用灵活：依据进气气压的高低，即可获得不同的压力。

7、操作安全：采用气体驱动，无电弧及火花，可在危险场所使用。

8、维护简便：该产品配件系统及密封件数量较少，维护简便，大大减少工人维护设备所需时间。

二、使用方法

1. 煤矿井下作业面为矿用气动注液泵压缩空气气压范围应为：0.4～0.63MPa

2. 在乳化液箱体中加满配比好的乳化液（不允许加注机械油或液压油）。

3. 将注液枪连接至该气动升柱机的出液口。

4. 连接进气管，固定牢稳。

5. 打开气源，即可向单体支柱或综采液压支架内注液。

三、结构简述

BZQ-2.5/20型矿用气动注液泵由气动换向机构总成、液力机构系统、专用滤液器、进出液阀总成、高压卸载阀系统、低压卸载阀系统、高压安全阀总成、大容量乳化液自配比箱体、专用耐震压力表和联接管路系统等组成。
