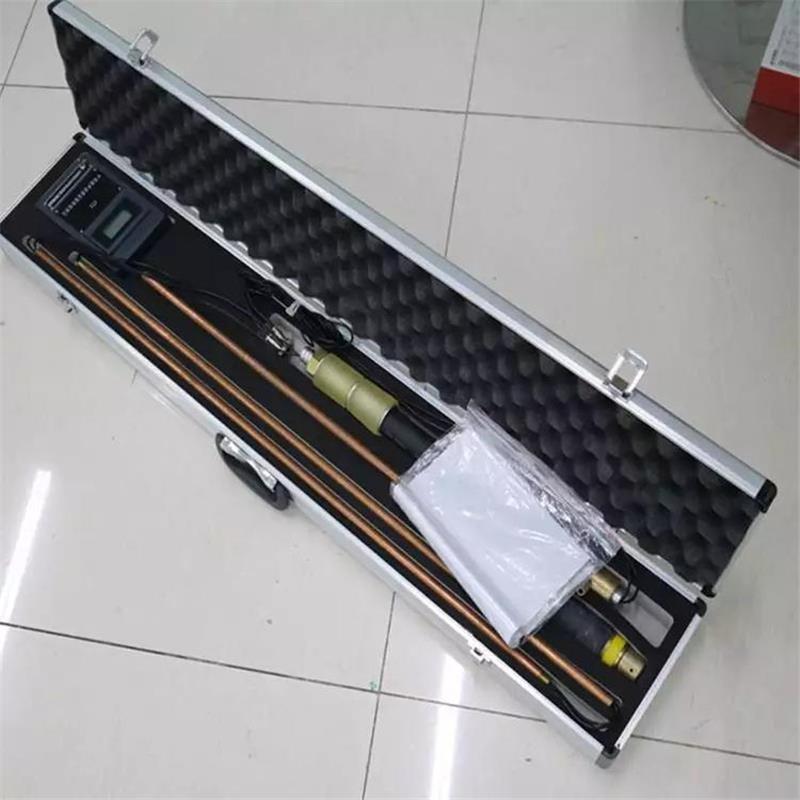

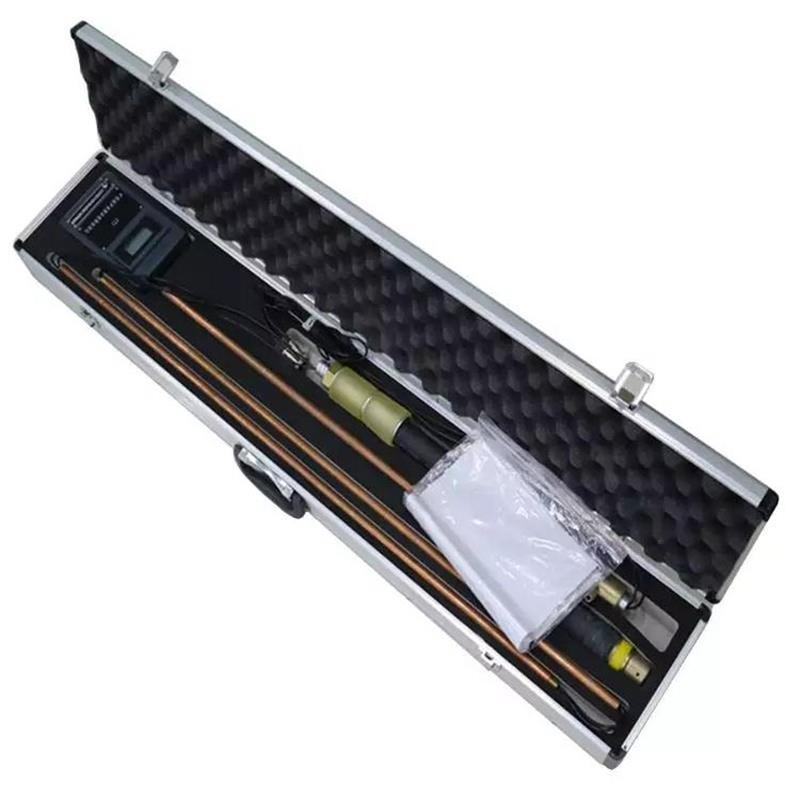

超声波围岩松动检测仪

超声围岩裂缝探测仪产品介绍：

超声波围岩裂隙探测仪（又名超声波围岩松动检测仪），本仪器用于探测围岩松动、裂隙范围，为井巷设计与施工

提供科学依据，仪器为矿用本质安全型。可用于瓦斯矿井、金属矿井、隧道及地下工程围岩定性评析。

超声围岩裂缝探测仪工作原理：

超声波在岩体中的传播速度与岩体受力状态及裂隙程度有关，当围岩裂隙（破裂逢）多时，波速相对于深 度完整无

裂隙（未松动破坏）岩（煤）体的波速低。通过岩 石钻孔 41～45mm)测出声波纵波速度在围岩钻孔中的分布变化曲

线或“时间——孔深”曲线，即可判定围岩裂隙（松动）范围。

纵波速度是通过测定钻空中一定距离（探 头长度）围岩的声波传播时间计算出来的，测定原理如下公所示。发射换

能器F在钻孔中发射超 声 波，沿钻孔壁滑行传播。发射换能器F发射超 声 波的同时触发计时路计时，当接收换能器

I收到超 声 波信息后停止计时s，测出声波在F-I的传播时间，由此计算出波速：

L

V =— ×103米/秒

s

式中L为换能器F-I间距，L=140mm，

s为测试时间数据，单位us.

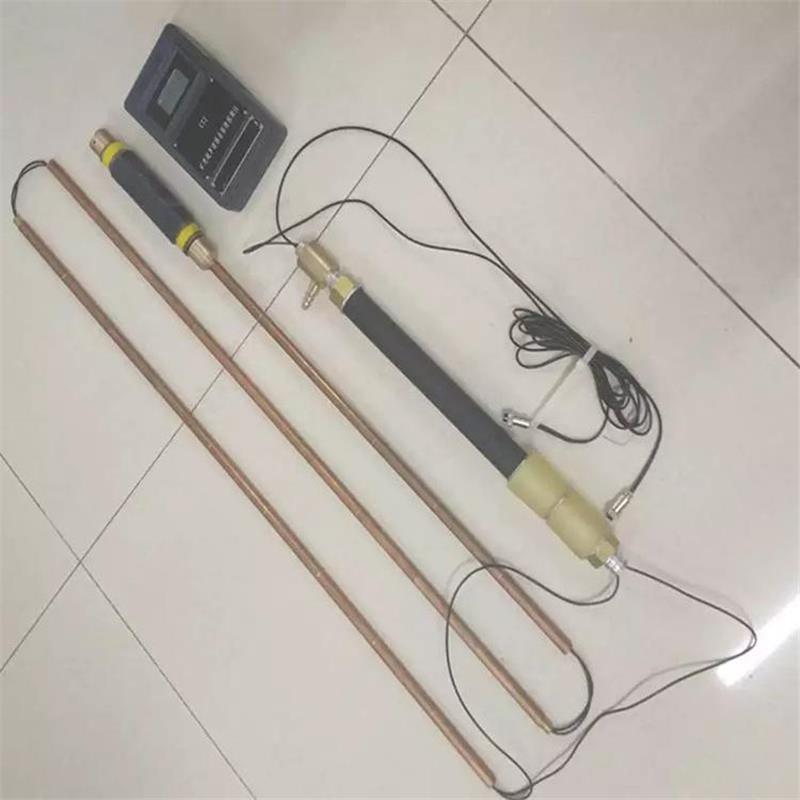

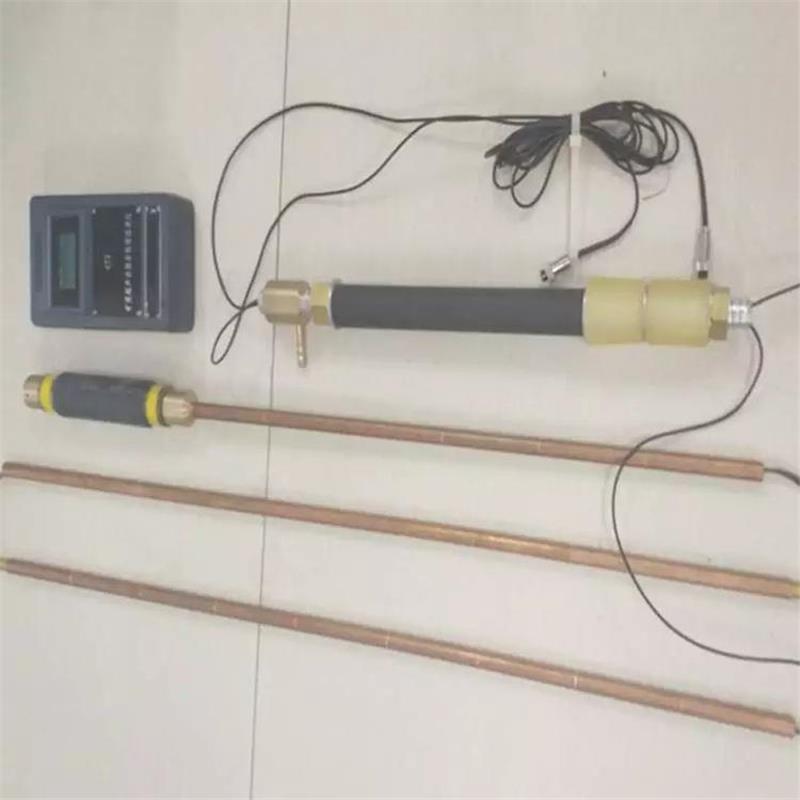

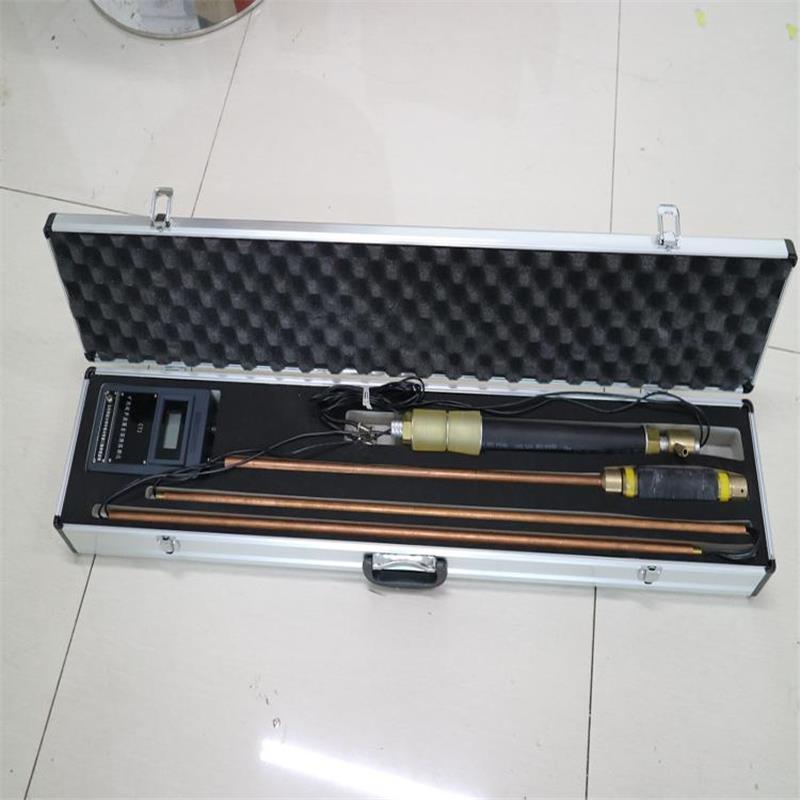

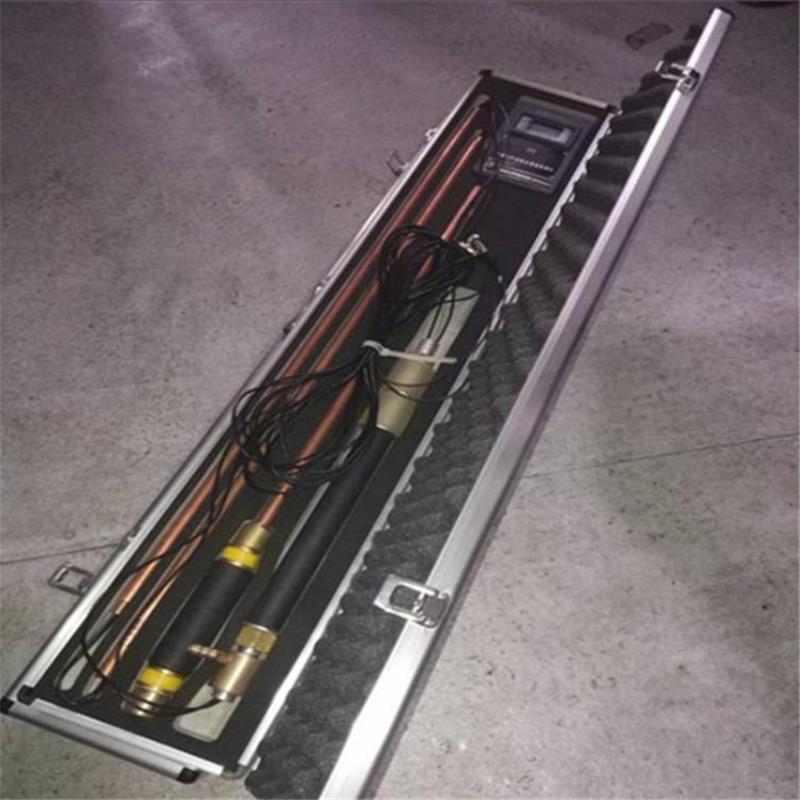

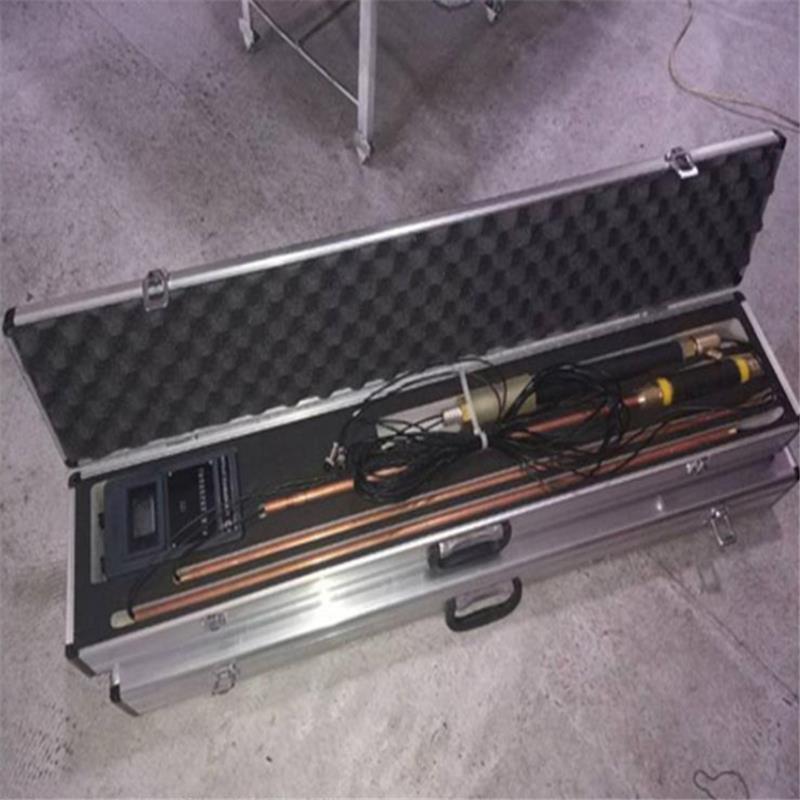

超声波围岩裂隙探测仪探头及封孔器

探头由发射换能器和接收换能器经由开槽塑封管连接组成，收发两个换能器可互换使用，测管由铜管制成，每10cm有一

尺度槽，共20节，螺纹联接。换能器联接塑料管，在仰斜测试时需要胶带缠裹，以防漏水。

超声波围岩裂隙探测仪使用方法：

1、CT-2型超声波围岩裂隙探测仪测试前检查

电源电压:开机后，红色电源指示灯亮。每组电池可则5~ 10个钻孔。

探头绝缘电阻:换能器正极对绝缘电阻应>500MQ ,否则将影响仪器的发射和接收能力，甚至不能正常工作。

简易判别方法:将两个换能器接线螺母分别接仪器左边的发射接线柱，打开电源开关后每5-7秒应有一次“啪”的响声，

若不响说明换能器有问题，需检查导线是否有开皮短路等现象或更换。

2、CT-2型超声波围岩裂隙探测仪工作如何进行：

A、钻孔扫眼，清出孔中岩(煤)粉和碎石(煤)碴;

B、将探头送至孔底，封孔器插入孔口并固定好(两帮向下扎钻孔不用封孔器) ;

C、注水：测杆尾端有连续水流出时，表明水已注满;

D、测试读数，将探头向外逐次抽动10mm，读数计时;

F、检查记录数据，决定是否复则，初步判定围岩裂隙松动范围。

特别注意不要随意更改本安电路电气参数及元器件的规格与型号，也不要改用其它电池，以免影响本质安全性能。
