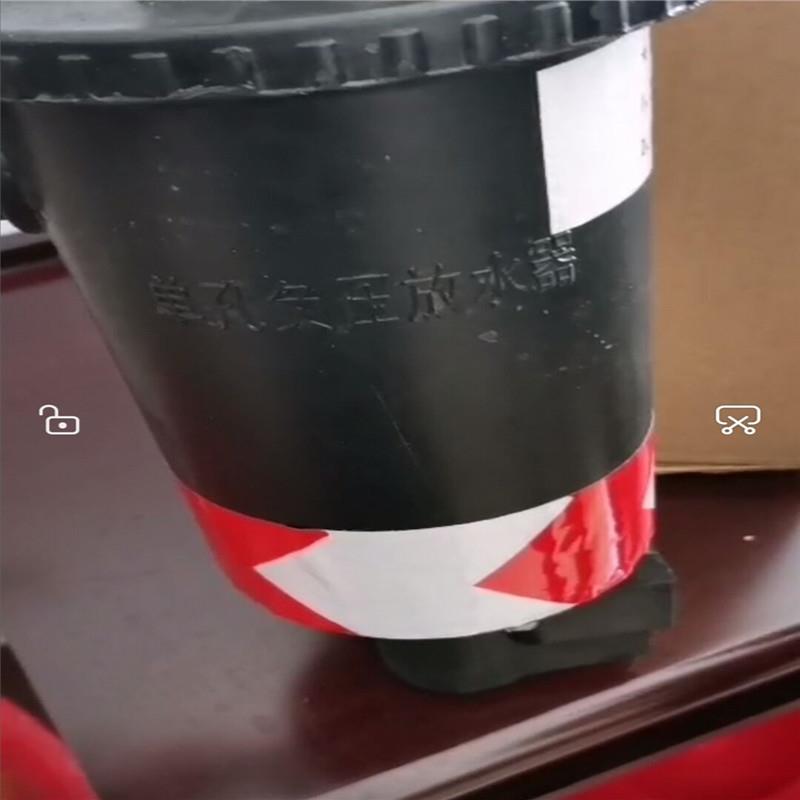

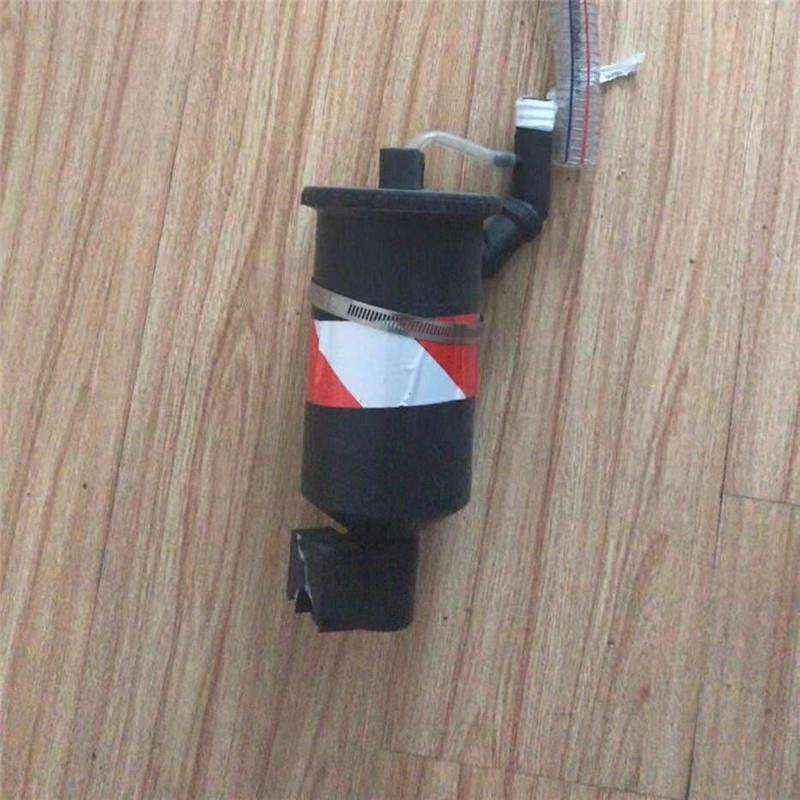

单孔放水器

单孔放水器
联系我们
产品详情

IMG_256

该产品主要用于煤矿井下瓦斯负压抽放管路的单孔自动放水及排渣,提高瓦斯抽放效率的装置,具有重量轻、体积小、

不维护、不腐蚀,的优点。

  二、规格型号与含义

  WFS-0.5表示每次放水器量为0.5L的瓦斯抽放管路用负压自动放水器。

  三、产品结构及原理

  本产品由外筒、浮子、进水管、单向阀、磁铁、中心导向杆、导向座等组成。是利用浮子浮力开启单向阀,

其自重关闭单向阀,实现自动放水。

  四、使用方法

  主要技术指标

  项 目 单位 参数

  外形尺寸(直径×高)mm 108×330

  工作压力 Mpa -0.03~-0.09Mpa

  放水量 0.5l

  重量  1.5kg

  安装时,将放水器的进水管与抽放管路连接即可。

主要技术指标





单位

参数

外形尺寸(直径×高)

mm

108×330

工作压力

Mpa

-0.03-0.09Mpa

放水量

L

0.5

重量

kg

1.5
